Đồng Hồ Kỹ Thuật Số Đa Chức Năng 3 Pha MASTER MT-DP96MF

Đồng hồ kỹ thuật số đa chức năng 3 pha MASTER MT-DP96MF tích hợp đo điện áp, dòng điện, công suất, điện năng, hệ số công suất và giám sát sóng hài THDu/THDi. Thiết bị có cấp chính xác điện năng Class 0.5S, hỗ trợ RS485 Modbus RTU. Mặt đồng hồ 96 × 96 mm, chiều sâu 42 mm, phù hợp lắp trong tủ điện công nghiệp.
Mã sản phẩm
MT-DP96MF
Tình trạng
Còn hàng
Số lượng
Đánh giá
Giá bán
Liên hệ
VAT
Đã bao gồm

1. Giới Thiệu Đồng Hồ Kỹ Thuật Số Đa Chức Năng 3 Pha MASTER MT-DP96MF


1.1. Tổng quan sản phẩm


Đồng hồ kỹ thuật số đa chức năng 3 pha MASTER MT-DP96MF là thiết bị đo lường và giám sát điện năng được thiết kế cho tủ điện công nghiệp, tủ phân phối và hệ thống quản lý năng lượng. Sản phẩm tích hợp nhiều chức năng đo điện trong một thiết bị, giúp kỹ sư và đơn vị vận hành theo dõi tình trạng hệ thống điện thuận tiện hơn.

MT-DP96MF có khả năng đo các đại lượng như điện áp (V), dòng điện (A), tần số (Hz), công suất tác dụng (P), công suất phản kháng (Q), công suất biểu kiến (S), hệ số công suất (PF) và điện năng tiêu thụ (kWh, kVArh).

Ngoài những chức năng đo lường cơ bản, đồng hồ còn hỗ trợ giám sát chất lượng điện năng thông qua chỉ số méo hài điện áp THDu, méo hài dòng điện THDi và các thành phần sóng hài đến bậc 31.

Thiết bị sử dụng màn hình LCD, có khả năng truyền dữ liệu qua cổng RS485 theo giao thức Modbus RTU, thuận tiện tích hợp vào các hệ thống SCADA, EMS và BMS.

Với kích thước mặt 96 × 96 mm, lỗ khoét lắp đặt 92 × 92 mm và chiều sâu 42 mm, MASTER MT-DP96MF đáp ứng nhu cầu bố trí đồng hồ đo tại mặt tủ điện. Khi thiết kế, cần đối chiếu kích thước phần thân và khoảng trống đấu dây thực tế.


1.2. Giá trị ứng dụng


Trong hệ thống điện ba pha, việc theo dõi điện áp, dòng điện và công suất giúp người vận hành nắm được tình trạng sử dụng điện của từng khu vực hoặc nhóm phụ tải.

Đồng hồ MASTER MT-DP96MF hỗ trợ tập trung dữ liệu đo lường trên một màn hình và cung cấp khả năng thu thập thông số từ xa.

Thiết bị mang lại các giá trị ứng dụng chính:

     • Giám sát điện năng: Theo dõi công suất, điện năng tiêu thụ và điện năng hai chiều.

     • Kiểm tra chất lượng điện: Giám sát THDu, THDi và các thành phần sóng hài.

     • Quản lý phụ tải: Theo dõi nhu cầu phụ tải (Demand), giá trị cực đại và cực tiểu.

     • Kết nối hệ thống quản lý: Truyền dữ liệu qua RS485 Modbus RTU.

     • Hỗ trợ kiểm tra vận hành: Theo dõi hệ số công suất, mất cân bằng điện áp và dòng điện.

Sản phẩm phù hợp với kỹ sư điện, đơn vị lắp ráp tủ bảng điện, nhà thầu M&E và doanh nghiệp có nhu cầu giám sát điện năng trong nhà máy.

Đồng Hồ Kỹ Thuật Số Đa Chức Năng 3 Pha MASTER MT-DP96MF

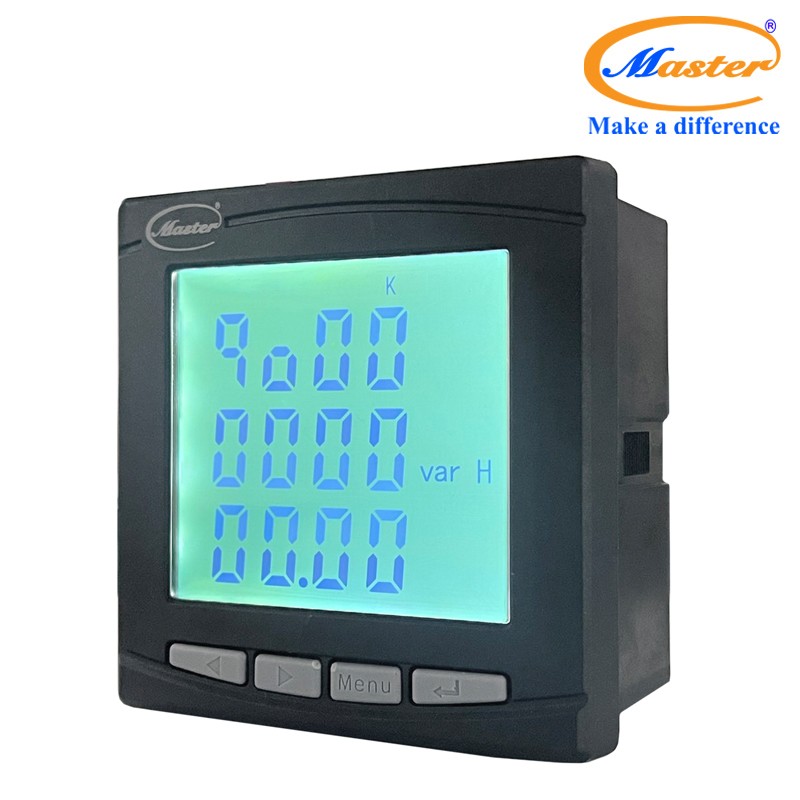

Hình Ảnh Đồng Hồ Kỹ Thuật Số Đa Chức Năng 3 Pha MASTER MT-DP96MF


2. Cấu Tạo Và Nguyên Lý Hoạt Động


2.1. Cấu tạo


Đồng hồ MASTER MT-DP96MF có thiết kế dạng vuông với mặt hiển thị 96 × 96 mm. Các bộ phận chính phục vụ đo lường, hiển thị và truyền thông được bố trí trong một thiết bị.

Màn hình LCD hiển thị đa thông số: Màn hình cho phép người dùng xem các đại lượng điện và trạng thái vận hành. Dữ liệu hiển thị bao gồm điện áp, dòng điện, công suất, điện năng, tần số và các thông số giám sát chất lượng điện năng.

Hệ thống phím điều khiển: Mặt trước đồng hồ được trang bị các phím thao tác, hỗ trợ chuyển đổi màn hình, truy cập menu và cài đặt tham số như tỷ số biến dòng CT, cấu hình hệ thống dây và các thông số truyền thông.

 Ngõ vào đo điện áp và dòng điện: Thiết bị hỗ trợ đo điện áp AC 230/400V và dòng điện đầu vào AC 1A hoặc 5A, có thể cấu hình theo tỷ số CT sử dụng trong hệ thống.

Cổng truyền thông RS485L: Cổng RS485 tích hợp giao thức Modbus RTU giúp kết nối đồng hồ với PLC, hệ thống giám sát điện năng hoặc phần mềm thu thập dữ liệu.

Ngõ vào và ngõ ra mở rộng:

     • MT-DP96MF hỗ trợ các tùy chọn mở rộng như ngõ vào số DI, ngõ ra rơ-le DO, ngõ ra tương tự AO và ghi nhận trình tự sự kiện SOE.

     • Các tùy chọn này cần được xác nhận theo cấu hình đặt hàng, không mặc định có sẵn trên mọi thiết bị.

     • Thiết kế lắp đặt mặt tủ: Thiết bị có kích thước mặt 96 × 96 mm, sử dụng lỗ khoét 92 × 92 mm, chiều sâu 42 mm và cố định bằng ngàm khi lắp mặt tủ hoặc lắp Dinrail.


2.2. Nguyên lý hoạt động


Đồng hồ MT-DP96MF hoạt động dựa trên nguyên lý thu thập và xử lý các tín hiệu điện áp, dòng điện của hệ thống.

Tín hiệu điện áp được đưa vào các ngõ đo điện áp. Đối với dòng điện, đồng hồ nhận tín hiệu từ biến dòng CT phù hợp với ngõ vào 1A hoặc 5A.

Sau khi thu thập tín hiệu, thiết bị thực hiện xử lý và tính toán các đại lượng điện như công suất tác dụng, công suất phản kháng, công suất biểu kiến, hệ số công suất và điện năng.

Kết quả đo được hiển thị trực tiếp trên màn hình LCD để người vận hành theo dõi.

Ngoài ra, đồng hồ có khả năng phân tích tổng độ méo hài điện áp, tổng độ méo hài dòng điện và các thành phần sóng hài, giúp đánh giá tình trạng chất lượng điện năng.

Dữ liệu đo lường có thể được truyền qua cổng RS485 Modbus RTU đến hệ thống giám sát tập trung.

Nhờ đó, người quản lý có thể theo dõi điện năng tại nhiều tủ điện thông qua hệ thống thu thập dữ liệu được cấu hình tương ứng.


3. Ưu Điểm Đồng Hồ Kỹ Thuật Số Đa Chức Năng 3 Pha MASTER MT-DP96MF


3.1. Tích hợp nhiều chức năng đo lường


     • MASTER MT-DP96MF cho phép theo dõi điện áp, dòng điện, tần số, hệ số công suất, công suất tác dụng, công suất phản kháng, công suất biểu kiến và điện năng trong cùng một thiết bị.

     • Việc tích hợp nhiều đại lượng đo giúp đơn vị lắp tủ giảm nhu cầu bố trí nhiều đồng hồ đo riêng lẻ.


3.2. Độ chính xác điện năng Class 0.5S


     • Thiết bị có cấp chính xác Class 0.5S đối với điện năng tác dụng theo thông số catalog.

     • Đây là yếu tố quan trọng trong những ứng dụng yêu cầu theo dõi, phân tích và quản lý điện năng.


3.3. Giám sát sóng hài THDu và THDi


     • Đồng hồ hỗ trợ theo dõi tổng độ méo hài điện áp THDu, tổng độ méo hài dòng điện THDi và phân tích các thành phần hài đến bậc 31 .

     • Chức năng này hữu ích tại các hệ thống điện sử dụng biến tần, UPS, bộ chỉnh lưu và nhiều phụ tải phi tuyến.


3.4. Hỗ trợ truyền thông RS485 Modbus RTU


     • MT-DP96MF tích hợp cổng truyền thông RS485, cho phép thu thập dữ liệu đo lường từ xa.

     • Thiết bị phù hợp với hệ thống quản lý năng lượng EMS, hệ thống SCADA và các ứng dụng giám sát tập trung có hỗ trợ giao thức Modbus RTU.


3.5. Theo dõi nhu cầu phụ tải và giá trị cực trị


     • Chức năng Demand hỗ trợ theo dõi xu hướng phụ tải theo khoảng thời gian được cài đặt.

     • Bên cạnh đó, chức năng Min/Max ghi nhận những giá trị cực đại và cực tiểu của các đại lượng đo, hỗ trợ kỹ sư đánh giá tình trạng vận hành.


3.6. Thiết kế thuận tiện cho lắp đặt tủ điện


     • Với kích thước mặt 96 × 96 mm và lỗ khoét 92 × 92 mm, đồng hồ phù hợp bố trí trên mặt tủ phân phối và tủ điều khiển.

     • Chiều sâu 42 mm. Khi gia công tủ, đơn vị thiết kế cần kiểm tra thêm khoảng không gian cho đầu nối dây và phụ kiện cố định phía sau.

Đồng Hồ Kỹ Thuật Số Đa Chức Năng 3 Pha MASTER MT-DP96MF

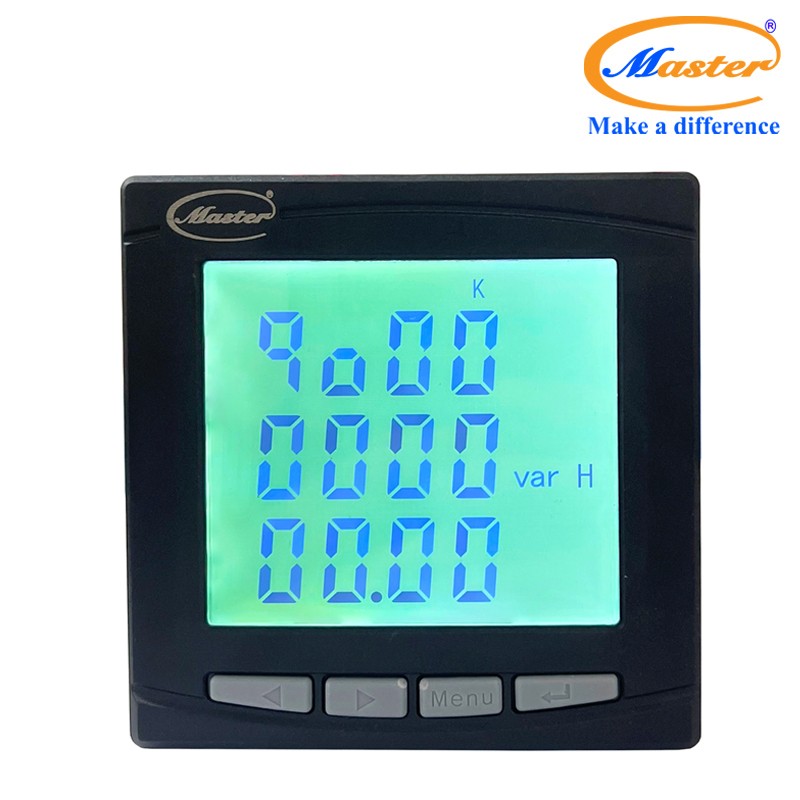

Hình Ảnh Đồng Hồ Kỹ Thuật Số Đa Chức Năng 3 Pha MASTER MT-DP96MF


4. Ứng Dụng Đồng Hồ Kỹ Thuật Số Đa Chức Năng 3 Pha MASTER MT-DP96MF


     • Tủ điện phân phối MSB và MDB:
Đồng hồ MASTER MT-DP96MF được sử dụng để giám sát các đại lượng điện tại nguồn cấp chính, phân đoạn thanh cái hoặc lộ cấp điện trong hệ thống phân phối.

     • Nhà máy sản xuất: Thiết bị hỗ trợ theo dõi điện năng tiêu thụ, hệ số công suất, nhu cầu phụ tải và chất lượng điện năng tại các khu vực sản xuất.

     • Hệ thống quản lý năng lượng EMS: Thông qua RS485 Modbus RTU, dữ liệu đo có thể được thu thập về hệ thống quản lý năng lượng, phục vụ phân tích và theo dõi sử dụng điện.

     • Hệ thống SCADA và tự động hóa công nghiệp: Đồng hồ có thể kết nối với hệ thống SCADA để giám sát thông số điện, trạng thái phụ tải và các chỉ số vận hành từ xa.

     • Tòa nhà thương mại: MT-DP96MF được ứng dụng trong tủ phân phối điện của tòa nhà, hỗ trợ quản lý điện năng cho các tầng, khu vực hoặc nhóm phụ tải.

     • Hệ thống điện có nhiều tải phi tuyến: Chức năng giám sát THDu và THDi giúp kỹ sư theo dõi mức méo hài, phục vụ việc đánh giá chất lượng điện năng và xem xét giải pháp cải thiện phù hợp.


5. Thông Số Kỹ Thuật Đồng Hồ Kỹ Thuật Số Đa Chức Năng 3 Pha MASTER MT-DP96MF


5.1. Thông số đo lường

Thông số

Giá trị

Thương hiệu

MASTER Electric

Model

MT-DP96MF

Loại thiết bị

Đồng hồ kỹ thuật số đa chức năng

Hệ thống điện

3P4W / 3P3W / 1P2W

Điện áp đầu vào

AC 230/400V

Dòng điện đầu vào

AC 1A / 5A, cài đặt được

Tần số

45–65Hz

Độ chính xác điện áp, dòng điện, công suất

Class 0.2

Độ chính xác điện năng tác dụng

Class 0.5S

Độ chính xác điện năng phản kháng

Class 1

Độ chính xác hệ số công suất

±0,01

Nguồn phụ

AC/DC 85–265V

Công suất tiêu thụ tối đa

≤5VA

Truyền thông

RS485 Modbus RTU

Tốc độ truyền thông

1200–38400bps

Giám sát sóng hài

THDu, THDi và các thành phần hài đến bậc 31

Demand

Cửa sổ tính 1–60 phút

Min/Max

Theo dõi cực đại, cực tiểu

Màn hình

LCD



5.2. Kích thước và lắp đặt

Thông số

Giá trị

Kích thước mặt đồng hồ

96 × 96 mm

Kích thước lỗ khoét

92 × 92 mm

Chiều sâu

42 mm

Kiểu lắp đặt

Lắp mặt tủ, lắp Dinrail cố định bằng ngàm

Cấp bảo vệ

Mặt trước IP51; thân trong tủ IP30, không bao gồm đầu nối


Lưu ý: Trước khi gia công mặt tủ hoặc xác định khoảng trống sau tủ, cần xác nhận bản vẽ cơ khí của phiên bản sản phẩm đang cung cấp.



5.3. Điều kiện môi trường và chức năng mở rộng

Thông số

Giá trị

Nhiệt độ môi trường

-20°C đến +70°C

Độ ẩm tương đối

≤95%RH, không ngưng tụ

Độ cao lắp đặt

≤2.500m

Ngõ vào số

Tùy chọn tối đa 8 DI

Ngõ ra rơ-le

Tùy chọn tối đa 4 DO

Ngõ ra tương tự

Tùy chọn tối đa 4 AO

SOE

Tùy chọn ghi nhận sự kiện

Crest Factor

Tùy chọn

K-Factor

Tùy chọn


Các chức năng DI, DO, AO, SOE, Crest Factor và K-Factor không mặc định có sẵn trong mọi cấu hình. Cần xác nhận phiên bản cụ thể khi đặt hàng.



⇒ THAM KHẢO CATALOUGE ĐỒNG HỒ ĐO ĐA CHỨC NĂNG MT-DP96MF MASTER


6. Kết Luận


Đồng hồ kỹ thuật số đa chức năng 3 pha MASTER MT-DP96MF là giải pháp đo lường và giám sát điện năng phù hợp cho hệ thống tủ điện công nghiệp, tủ MSB/MDB, nhà máy sản xuất và các hệ thống quản lý năng lượng.

Thiết bị tích hợp nhiều chức năng đo điện, giám sát sóng hài THDu/THDi, theo dõi nhu cầu phụ tải và truyền thông RS485 Modbus RTU. Thiết kế mặt 96 × 96 mm, lỗ khoét 92 × 92 mm và chiều sâu 42 mm hỗ trợ kỹ sư xem xét phương án bố trí thiết bị trong tủ điện.

Để lựa chọn đúng cấu hình MT-DP96MF, khách hàng cần đối chiếu yêu cầu đo lường, hệ thống dây, tỷ số biến dòng và những tính năng mở rộng cần sử dụng.

Liên hệ Công ty TNHH Thương Mại Kỹ Thuật Thiên Lộc Phát để được tư vấn kỹ thuật, cung cấp catalog và nhận báo giá đồng hồ MASTER MT-DP96MF phù hợp với nhu cầu lắp ráp tủ bảng điện công nghiệp.

CÔNG TY TNHH THƯƠNG MẠI KỸ THUẬT THIÊN LỘC PHÁT
Văn phòng liên lạc: 22, Đường số 14 (khu 38ha), Phường Đông Hưng Thuận, Thành Phố Hồ Chí Minh
Văn phòng chính: 11/34 Thoại Ngọc Hầu, Phường Tân Phú, TP. Hồ Chí Minh
Hotline: 0901 104 339 - 0932 706 899
Email: [email protected]
Fanpage: Thien Loc Phat Technology Trading
